Donatı Aralığı
Merhabalar, bodrum+3 katlı bir yapım var, bina geometrisi nedeni ile poligon kolonlarım var sormak istediğim genel ve normal olarak bodrum kat kolonlarına boy donatılar fazla atılıyor, poligon kolon olunca iyice ara sıkılaşıyor yaptığım hesapta boy donatı arası 3 cm oluyor bindirme bölgelerinde iyice düşüyor bu aralık haliyle <40 mm altında olunca TS500 sağlayamıyoruz zemin ve diğer katlarda boy donatılar ciddi derecede azalıyor benim 2 sorum var
1. sorum bodrum katta 68Ø16 zemin ve diğer katlarda 42Ø16 boy donatı var, sadece zemin katta kolon boy demirlerini Ø18 yapsam 56Ø18 adet oluyor bodrum kat, diğer katlarda yine Ø16 boy donatılar ile devam etsem yani bodrum kat 56Ø18, zemin kat 42Ø16 olsa bir problem yaşar mıyım yönetmeliklerde buna karşı bir şey göremedim, uygulama kısmında da daha önce böyle birşey ile karşılaşmadığım için fikrinizi almak istedim.
2.sorum ise genel anlamda kolon boy demirleri bindirme bölgelerinde sıkışmalar yaşıyor bunun ile ilgili bindirme demirleri boy demirin yanına değildi kolon içinden bindirsek bir sakıncası olur mu
-
Bu tartışma 15 saat, 17 dakika önce ile
alp Alp arasında değiştirildi.
-
Bu tartışma 15 saat, 17 dakika önce ile
- 2 Yanıtlar
Merhaba iyi akşamlar,
1. Soru: Kat geçişinde çap küçültmek (68Ø18 bodrum → 42Ø16 zemin) yönetmelikçe yasak değil, standart bir uygulama — moment/eksenel yük talebi yükseldikçe azaldığından donatının azalması beklenen bir durum. Dikkat etmeniz gereken üç nokta: (a) her iki kat da kendi kesitinde TBDY 2018 min/max donatı oranı (%1–%4, bindirme bölgesinde %6) ve güçlü kolon–zayıf kiriş kontrolünü ayrı ayrı sağlamalı; (b) bindirme boyu her zaman büyük çapa (Ø18) göre hesaplanmalı; (c) TBDY 2018 Md. 7.3.3.1 gereği bindirme, kolonun serbest yüksekliğinin orta 1/3’lük bölgesinde yapılmak zorunda — yani çap değişimini tam kat kotunda değil, o bölgeye denk gelecek şekilde kurgulamanız gerekiyor. Bu şartlara uyduğunuz sürece bodrum-zemin arasında çap düşürmenin statik bir sakıncası yok.
2. Soru: Bindirme demirini bitişik değil de kesit içinde yana/içe kaydırarak yapmak (“kayık/kaçık bindirme”) literatürde kabul gören bir yöntem, ancak sınırsız değil — yatay kaçıklık genelde bindirme boyunun yaklaşık 1/5’ini veya ~15 cm’yi aşmamalı ve kaçıklık bölgesinde ek etriye sıklaştırmasıyla kuvvet aktarım yolu desteklenmeli; paspayı ve sargı etriyesi geometrisini bozacak şekilde çekirdeğe rastgele gömülmemeli. Asıl sıkışma problemini kökten çözmek isterseniz iki pratik alternatif: (1) çapı büyütüp (Ø18/Ø20) adet sayısını düşürmek — zaten 1. sorunuzdaki mantığın aynısı; (2) bindirme yerine mekanik ek (kuplör) kullanmak — orta bölge zaten plastik mafsal bölgesi olmadığından burada standart kuplör kullanımı TBDY 2018’e aykırı değil ve bindirme boyu/sıkışma sorununu tamamen ortadan kaldırır.
Cevaplara ek olarak bir not olarak belirteyim, donatı çapını artırsanız bile bu ölçülerdeki bir kolon için donatı sayısı fazla geldi bana. Model de bir hata olup olmadığını kontrol etmenizi öneririm.

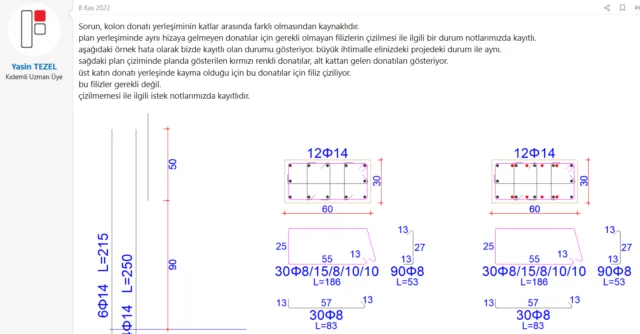

Eklediğiniz fotoğraftan İdeCAD kullandığınızı tahmin ediyorum. İdecad de Düğüm noktaları tam düzgün birleşmeyince (kolon kiriş bağlantısı) bu şekilde sapıtabiliyor.

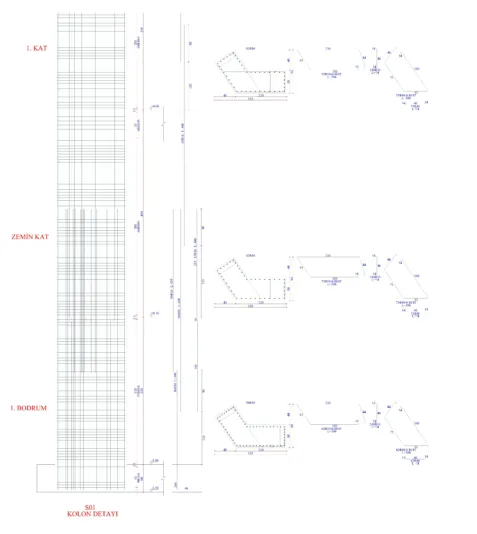

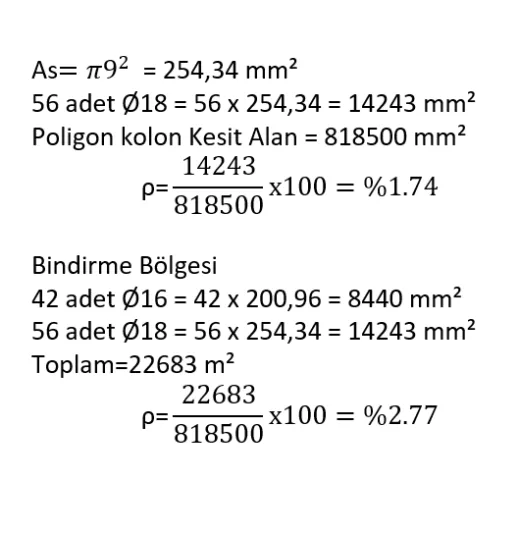

Cevapladığınız için çok teşekkür ederim özellikle saat dikkate alındığında. Daha önce böyle bir uygulama yapmadığım için idecad’de bodrum kat donatılarını Ø18 yaptım diğer katlarda Ø16 ama kolon açılımında yanlışlık mı yapıyor onu çözemedim, bodrum katta 56Ø18 atıyor, sonra zemin kat&1.kat orta bölgede yine 56Ø18 atıyor zemin kat yüksekliğinin yarısından sonra 42Ø16 atıyor, ayrıca zemin bodrum kata 16Ø16 atıyor ilaveten tam anlatamadım farkındayım o yüzden resme ekliyorum,
..
donatı yoğunluğunda düğüm noktalarımız tekrar kontrol ettim bir problem yok poligon kolon olduğunda idecad büyük ihtimal biraz şaşırıyor.
