Farklı kiriş derinliklerinde beton dökümü nasıl yapılmalıdır?

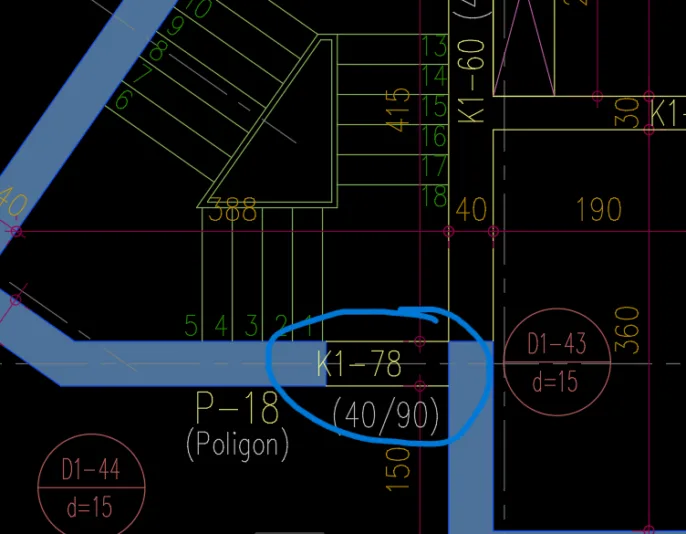

Farklı kiriş derinliklerinde bağlantı detayları nasıl yapılmalıdır?(Ekteki fotoğraflarda mavi ile çizili alanın içindeki kirişler)
Merhaba arkadaşlar projede perdeleri birbirine bağlayan kirişlerin derinlikleri farklı. Bir uçta 60 cm derinlik var iken bir uçta 90 cm derinlik var. Perdelerin dökümü için hangisini referans alarak yapmam daha sağlıklıdır? Kademeli dökümmü yoksa ilgili kirişlerin(90 cm) olduğu yerde kirişleri mi referans alayım? Cevabınız için şimdiden teşekkürler.
- 3 Yanıtlar
Merhaba,
Perde kalıbında referans kot, kirişlerin alt seviyesi değil döşeme üst kotu olmalı; her kiriş bu kottan aşağı kendi derinliğince iner.
90 cm’lik kirişin (K1-77/78) perdeye oturduğu yerde kalıpta bu diş direkt bırakılmalı; perdeyi düz dökreçüp sonradan kiriş “ilave etmek” donatı sürekliliği açısından yanlış olur. 60-90 cm birleşiminde çıkan ~30 cm’lik kademe statik projenin öngördüğü geometridir, kalıpta aynen korunmalı.
Bağ kirişleri perde ile birlikte çalışan kritik elemanlar olduğu için ankraj boyu ve etriye sıklaştırması kesit geçişinden etkilenir — bu detay netleşmemişse proje müellifinden istenmeli. Döküm mümkünse kademeli değil tek seferde yapılmalı; soğuk derz gerekiyorsa mesnetten uzak, kesme kuvvetinin düşük olduğu noktada bırakılmalı.
Bu arada, sistem TBDY 2018 kapsamında yüksek sünek perdeli mi? Öyleyse çapraz donatı ve etriye detayı daha da kritik hale gelir.
Kolay gelsin.
Ben olsam perdeyi en büyük kiriş yüksekliğine göre şekillendirirdim. Yani 90 cm’lik bağ kirişinin oturduğu bölgelerde perde kalıbında diş bırakır, 60 cm’lik kirişlerde ise projedeki kademe aynen korunurdu. Bu tür bağ kirişlerinde kesiti uygulama kolaylığı için değiştirmek doğru olmaz. Eğer projede bu birleşim için özel bir detay yoksa, ileride donatı ve kalıp konusunda sorun yaşamamak adına statik proje müellifinden bir imalat detayı istemek en sağlıklı çözüm olacaktır.
Teşekkürler hocam. Diş bırakıp dökmek hem pratik hem de daha sağlıklı dediğiniz gibi.
