İstinat Perdesi Hesabı

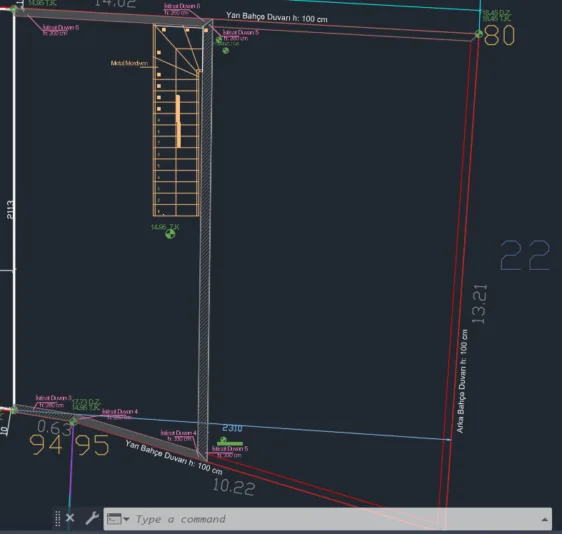

2 m ile 3.30 m arasında değişen U şeklinde bir arka bahçede istinat perdelerim var.
U’nun kısa kolları bitişlik nizam olduğundan pabuç arka tarafa uzatamıyorum.
Sadece merdiven hattının olduğu doğrultuda pabuç yapabiliyorum.
Zemin değerlerimi aşağıda belirttim.
Lütfen fikri olan varsa destek olursa çok sevinirim. Bu perdelerin hesabını nasıl yapabilirim hiç bir şekilde çözüm alamıyorum.
- 2 Yanıtlar
Merhaba,
Çizime baktığımda asıl probleminiz zemin parametrelerinden ziyade bitişik nizam nedeniyle kısa kollarda topuk oluşturamamanız gibi görünüyor. Bu durumda klasik konsol istinat duvarı mantığıyla çözüm arandığında devrilme ve taban gerilmesi kontrollerinde sorun çıkması oldukça normal.
U şeklindeki geometri aslında sizin için bir avantaj olabilir. Perdeleri bağımsız duvarlar olarak değil, birbirine çalışan bir kutu sistem gibi değerlendirmek gerekir. Özellikle kısa kollar uzun perdeye monolitik bağlanıyorsa yatay toprak itkilerinin bir kısmı üç boyutlu davranış sayesinde karşılanabilir.
3,30 m yüksekliğe ulaşan bölgelerde sadece öne uzayan pabuç ile çözüm üretmek çoğu zaman ekonomik ve güvenli olmuyor. Bu tür durumlarda aşağıdaki alternatifler değerlendirilebilir:
- Ters konsol temel çözümü,
- Temel altında bağ kirişi veya rijit radye benzeri çalışma,
- Ankrajlı istinat çözümü, (Ekte görseli örneği mevcut)
- Zemin iyileştirmesi veya geogrid donatılı mekanik stabilize dolgu uygulaması.
Ayrıca ekran görüntüsünde zemin sürtünme açısı 25° olarak girilmiş. Bu değerle aktif toprak basıncı katsayısı oldukça yükseliyor. Eğer sahada yapılan etütte daha yüksek bir içsel sürtünme açısı mevcutsa veya dolgu malzemesi kontrollü seçilecekse sonuçlar ciddi şekilde değişebilir.
Ben olsam ilk aşamada kısa kolları bağımsız konsol perde olarak çözmeye çalışmaz, tüm U sistemini birlikte modelleyerek bir sonlu eleman programında (IdeCAD) kabuk elemanlarla analiz ederdim. Çoğu zaman iki kısa kolun sağladığı kutu etkisi nedeniyle klasik el hesabında görülen olumsuz sonuçlar önemli ölçüde iyileşebiliyor.
Bu arada 13 tf/m² taşıma gücü ve 3,30 m perde yüksekliği için temel genişlikleri yaklaşık ne çıkıyor? Bir de perde kalınlıkları ile temel ölçülerini paylaşırsanız daha net yorum yapılabilir.
Tek yönlü istinat temeli yapabildiginiz durumlarda lerde yuksekligi ne olursa taban genisliginizde o olmali. 350cm yukseklik varsa perde ampatmaninizda 350cm olmali.
