” Kolonlara yakın noktalarda saplama kiriş yapılmamış.”

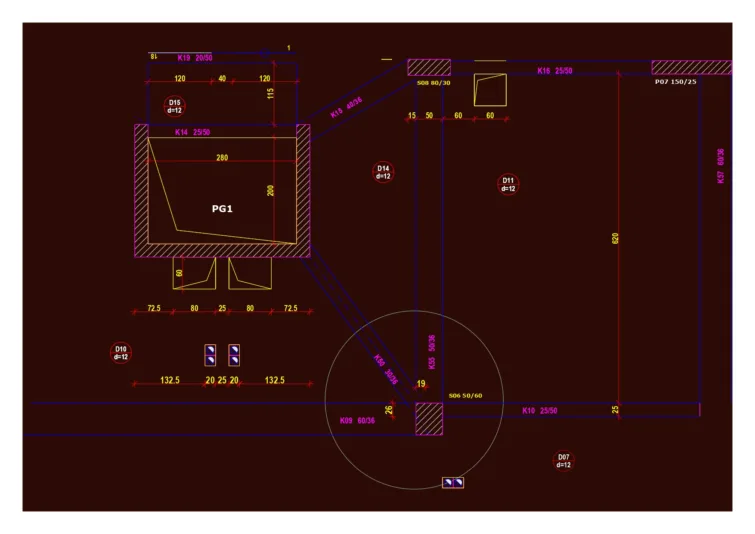

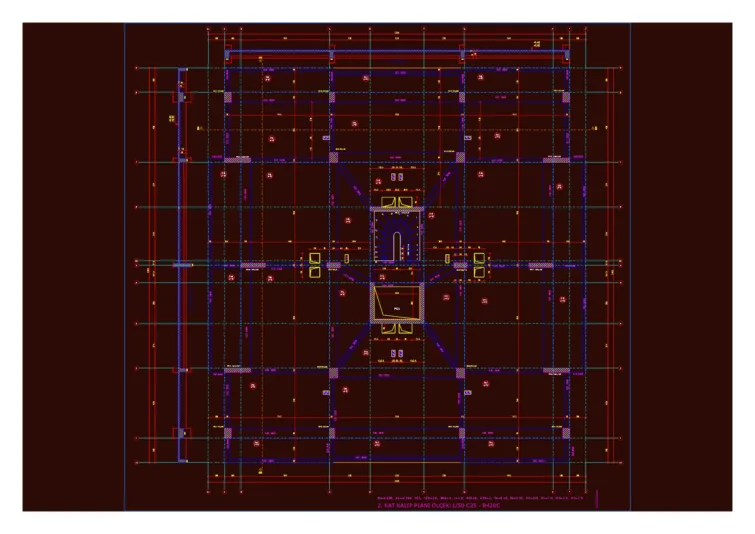

bodrum + 4 katlı bir yapıda ekli kalıp planında görüldüğü gibi bir tasarım oluşturdum. ( ani değişen kesitler için kiriş donatıları kolonlarda sonlandırılmıştır ) asıl sorum ve merak ettiğim konu şu. ekli saplama isimli detay fotoğrafta görülen bölümde k09-k50-k55 ve s09 kolonlarından oluşan birleşimde k50 kirişi sebebiyle statik proje kontrol formunda yer alan ” Kolonlara yakın noktalarda saplama kiriş yapılmamış.” hükmüne uygunluk veya aykırılık konusunda görüşleriniz nelerdir. ? k50 kirişi sebebiyle kolonlara yakın noktada saplama kiriş yapılmış demek doğrumu dur ? k50 kirişinin s09 kolonuna yük aktarmasında sorun olur mu ?
-
4 Yanıtlar
-
Eger bir kiris, cerceve kirisine siklastirma bolgesi icinde saplaniyorsa yani 2h bolgesi icinde saplaniyorsa, bu kolona yakin bir saplamadir. Mesela kiris yuksekligi 50 cm ise 2h=100cm olfugundan, 100 cm e kadar kolona yakin bir noktadan saplama varsa bu kolona yakin saplanadir, kesme kuvveti vok buyuk olur. Asagidaki videoyu izleyin. Tereddutunuz olurss tekrar konusalim.
https://m.youtube.com/watch?v=jQRESfGD_CI&pp=0gcJCa0JAYcqIYzv
-
Hocam açıklamanız net. Ve bunda suphe yok. Ancak daha özel de saplama içerikli fotoğrafta bahsettiğim kiriş kolona yakin saplama tanımına girer mi? Kiris50 donatilari tamami olarak kolona uzaniyor ( önce bu çapraz kiriş imalatlari k50 yapılacak _ k09 ve k55 kirislserinden birer donati k50 kirisi uzerinden gececek) ve bu nedenle kolona yuk aktarımı yapıyor? düşüncesi yanlis mi olur ?
-
Gorseldeki gibi bir birlesim olmaz. Bunun saplama ile vb ilgisi yoktur. Kirisler ayni yerden kolona bagkanmaktalar. Birlesiminin uygun degil.
-
hocam böyle bir birleşim olmayabilir.
ancak hoşgörünüze sığınarak ;
aşağıdaki nedenlerden ötürü “Kirisler ayni yerden kolona baglanmaktalar.” gerekçenizi tam olarak anlayamadım.
-x yönünde 60 cm olan k9 kirişi s6 kolonunun 60 cm lik kenarına tam oturuyor.
+x yönünde 25 cm lik k10 kirişi kolonun 60 cm kenarına tam oturuyor.
-y yönünde 25 cm lik k49 kirişi s6 kolonunun 50 cm lik kenarına tam oturuyor.
+y yönünde 50 cm lik k55 kirişi s6 kolonunun 50 cm lik kenarına tam oturuyor.
30 cm lik k50 kirişi s6 kolonuna görseldeki gibi çapraz bağlanarak tam oturuyor (?) bu kiriş olmasa da döşeme ve çerçeve olarak bir sorun yok gibi.
diğer yandan “x yönünde k9 kirişi 60 cm gelip, 25 cm devam ediyor y yönünde de benzer durum var her iki yön de aynı genişlikte olmalı ” deniyorsa buna bir şey diyemem. elbette mümkün olduğunca öyle olmalı.
ancak gerek kolon kiriş kesme güvenliği noktasında, gerek zayıf kolon oluşturma noktasında, gerek kiriş donatılarının sürekliliği noktasında ve gerek se de betonun yerleşimi ( fazla donatı ) noktasında da bir sorun görünmüyor .
